Équipements de levage industriels haute performance conçus pour
la fiabilité, la sécurité et l’efficacité dans toutes les
applications de levage et de manutention lourde.
Palonniers de Levage
Wimac conçoit et fabrique une gamme complète de palonniers de levage sur mesure — des palonniers réglables standards aux systèmes grande capacité pour turbines à gaz et tubes en service intensif. Chaque solution est développée conformément à la norme EN 13155:2003+A2:2009 et à la Directive Machines 2006/42/CE.
01

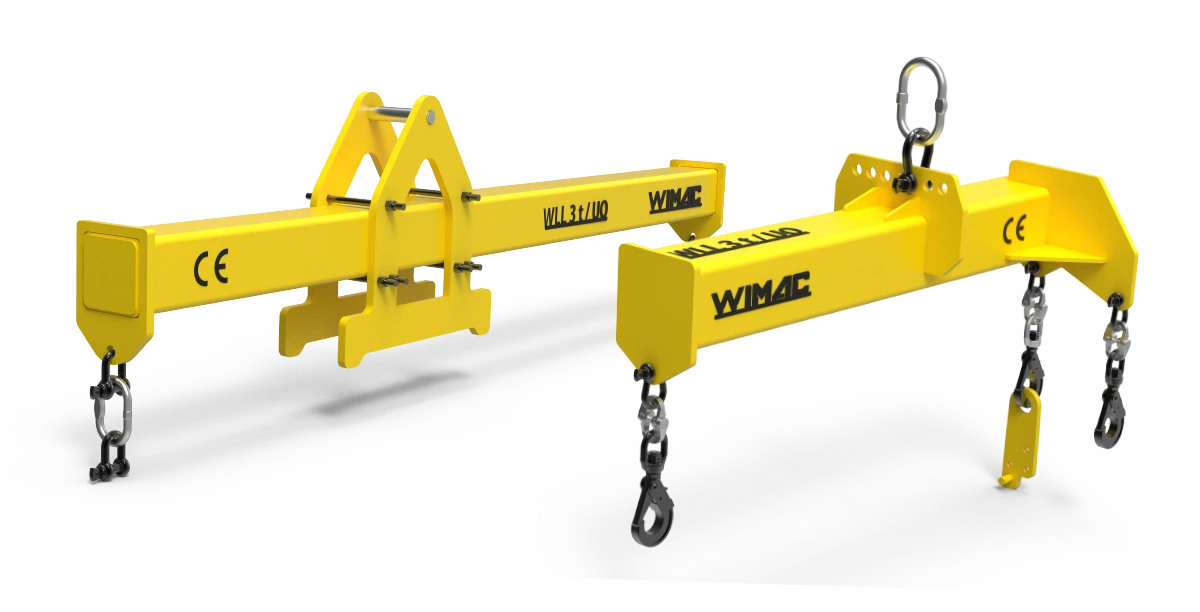

Palonnier Réglable
Point de suspension réglable
Oreilles d’accrochage avec crochets
Oreilles d’accrochage avec crochets
Les palonniers sont conçus pour assurer un levage sûr et équilibré en permettant le repositionnement manuel de l’anneau de levage supérieur afin de l’aligner avec le centre de gravité de la charge, garantissant ainsi une répartition stable de la charge. Conçus et fabriqués conformément à la norme EN 13155:2003+A2:2009, ils répondent aux exigences essentielles de santé et de sécurité de la Directive Machines 2006/42/CE.
Palonnier Réglable — WLL 3t / U0Point de Suspension Réglable
Caractéristiques
Options d’accrochage polyvalentes : configurations de levage à 2 ou 3 points adaptées à différents scénarios de manutention.
Optimisation du centre de gravité : points d’accrochage réglables pour un alignement précis avec le centre de gravité de la charge.
Géométrie avancée : conception optimisée assurant une répartition homogène des charges, notamment pour les charges asymétriques.
Système de réduction des contraintes : configuration de levage multipoints conçue pour limiter les contraintes structurelles et les déformations de la charge.
Stabilité opérationnelle renforcée : construction robuste empêchant la rotation de la charge et les mouvements instables pendant les opérations de levage.
02

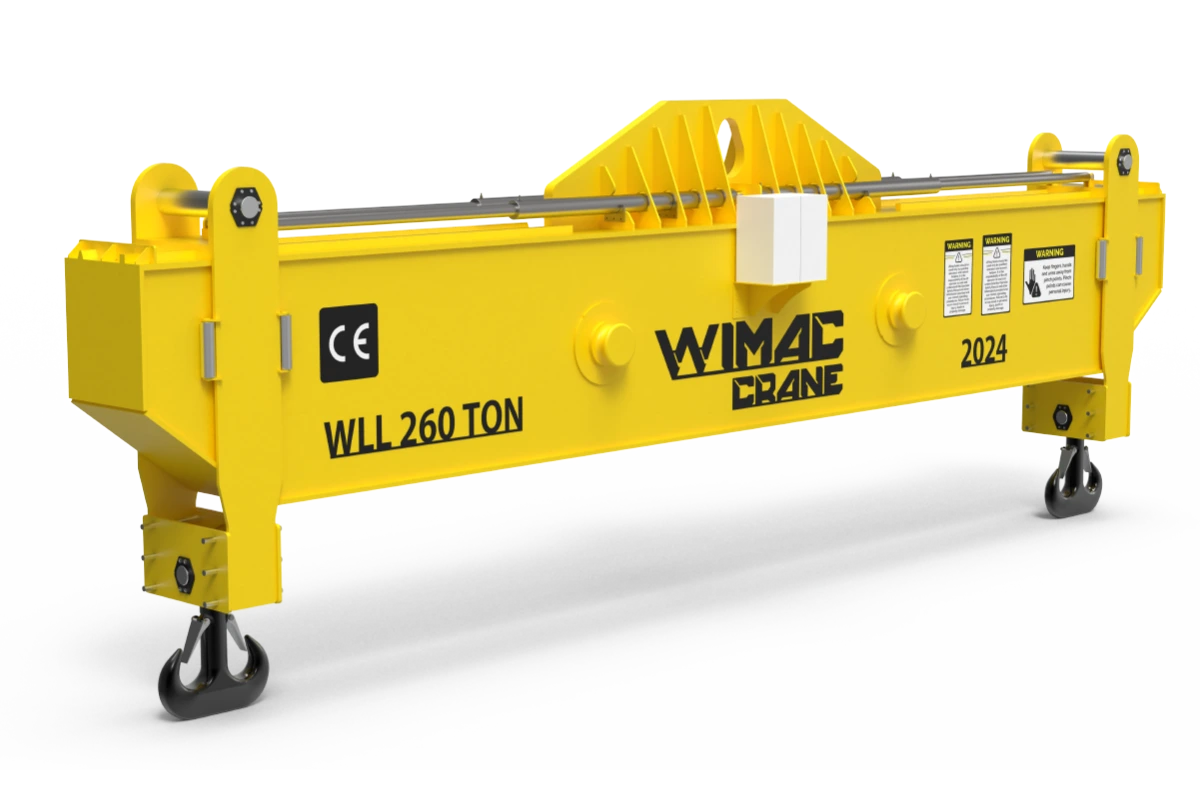

Palonniers pour Turbines à Gaz – Service Intensif
Palonniers pour turbines à gaz – service intensif
Conçu sur mesure pour la manutention sûre et stable des turbines à gaz, ce palonnier pour service intensif est équipé d’un entraxe de crochets réglable automatiquement. Cette conception permet un levage précis et sécurisé de turbines disposant de différents points de levage. L’ensemble du système est conçu avec précision pour s’adapter parfaitement à 7 configurations de levage distinctes.
Caractéristiques
Conception sur mesure : spécialement conçu pour les opérations de levage de turbines à gaz, en privilégiant la sécurité et la stabilité lors du transport.
Précision automatisée : équipé d’un mécanisme de réglage automatique de l’entraxe des crochets pour un positionnement précis par rapport à la charge.
Configurations polyvalentes : conçu pour s’adapter à différentes géométries de levage, avec 7 configurations distinctes offrant une flexibilité opérationnelle maximale.
Intégrité structurelle : réalisé en acier de construction à haute résistance afin de garantir une déflexion minimale à la CMU — WLL 260 TON.
Compatibilité système : entièrement compatible avec les ponts roulants et portiques pour service intensif (EOT & Gantry).
Sécurité opérationnelle : conçu pour minimiser les contraintes structurelles et assurer un mouvement équilibré et contrôlé dans des environnements industriels exigeants.
03

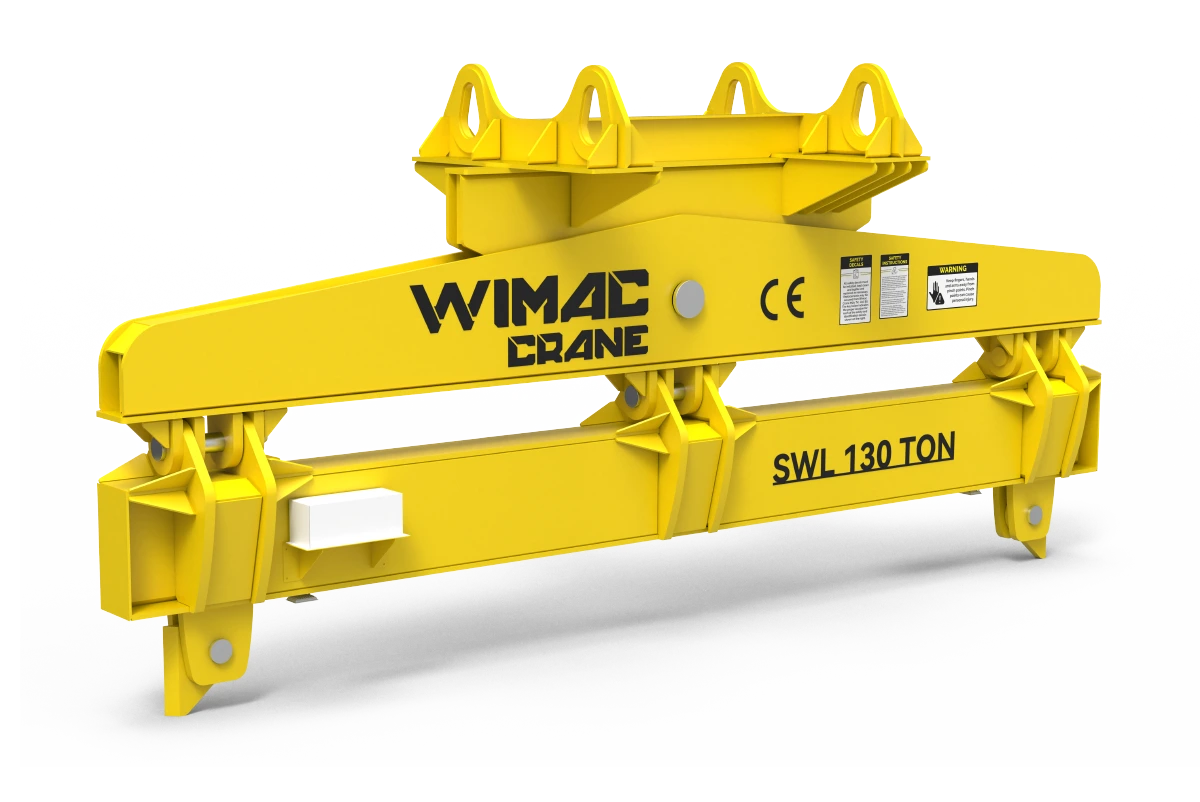

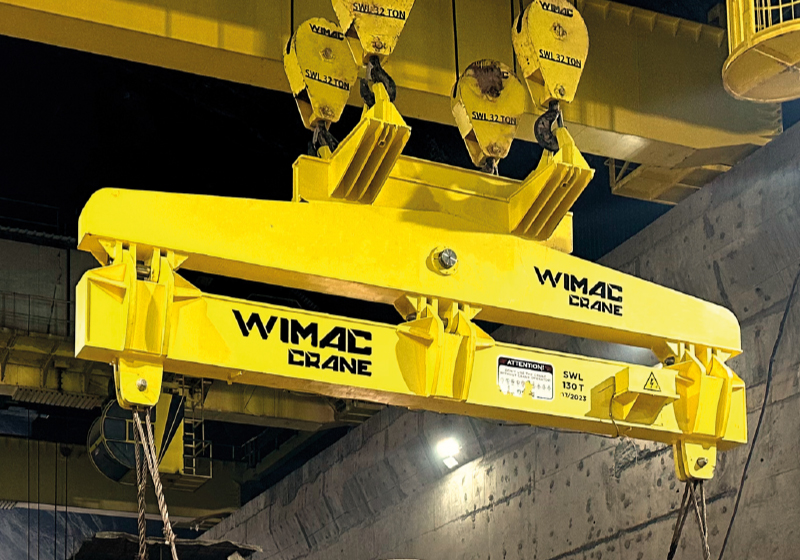

Palonnier pour Manutention de Tubes – Service Intensif
Oreilles d’accrochage
Ce palonnier réglable est spécialement conçu pour la manutention et la descente sécurisées de tubes en acier lors des opérations de puits profonds. Doté d’une structure à double axe, d’un système de levage équilibré à quatre points et d’une construction à haute résistance, il garantit une sécurité maximale et un contrôle optimal pour les applications en service intensif.

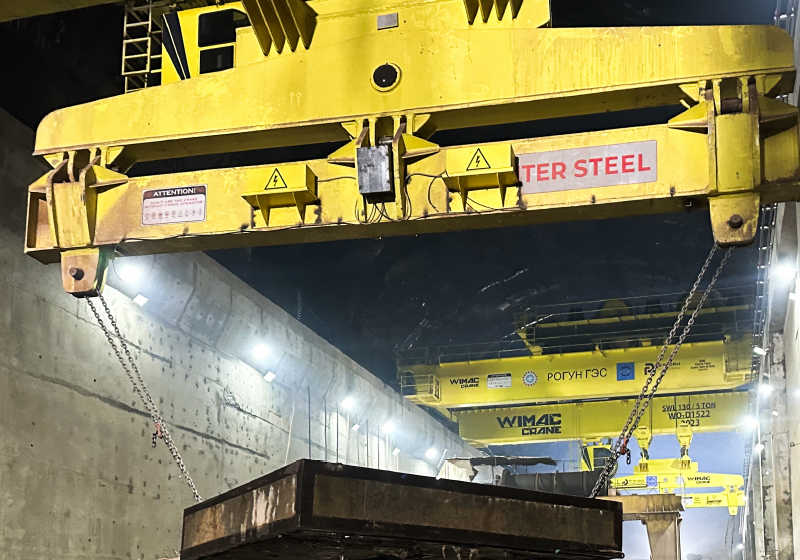

Opérations de puits profonds : spécialement conçu pour la descente sécurisée de tubes en acier à des profondeurs d’environ 230 mètres.
Flexibilité à double axe : conception mécanique permettant un mouvement sur deux axes, assurant une orientation précise et une manipulation contrôlée de la charge.
Répartition équilibrée des charges : équipé de quatre points d’accrochage garantissant une distribution uniforme du poids lors des opérations de descente — SWL 130 TON.
Matériau haute performance : fabriqué en acier haute résistance de nuance P355ML1, conçu pour un fonctionnement sécurisé de -40°C à +40°C.
Optimisation par FEA : intégrité structurelle et calculs de contraintes optimisés sur la base d’analyses par éléments finis.
Contrôles CND à 100 % : qualité assurée par des contrôles non destructifs complets incluant 100 % VT et 100 % MT/PT (magnétoscopie / ressuage).
Conformité CE : entièrement conforme aux normes CE, garantissant une sécurité et une fiabilité maximales pour les applications industrielles en service intensif.
04

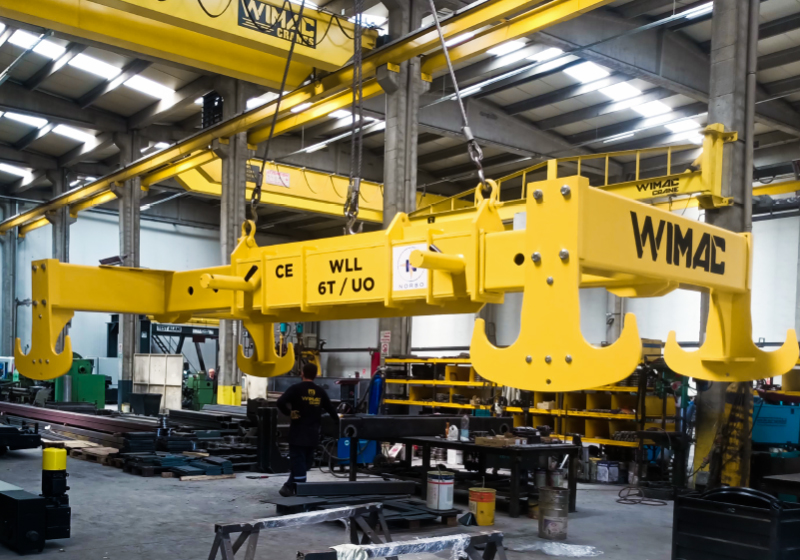

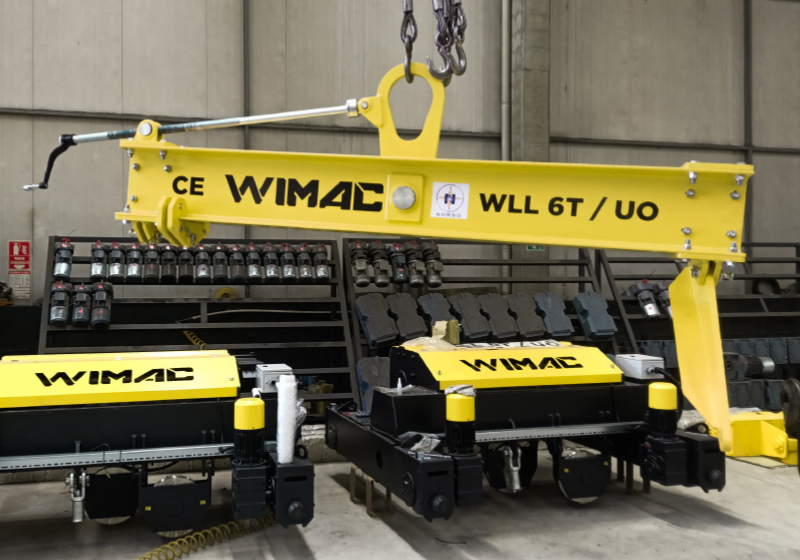

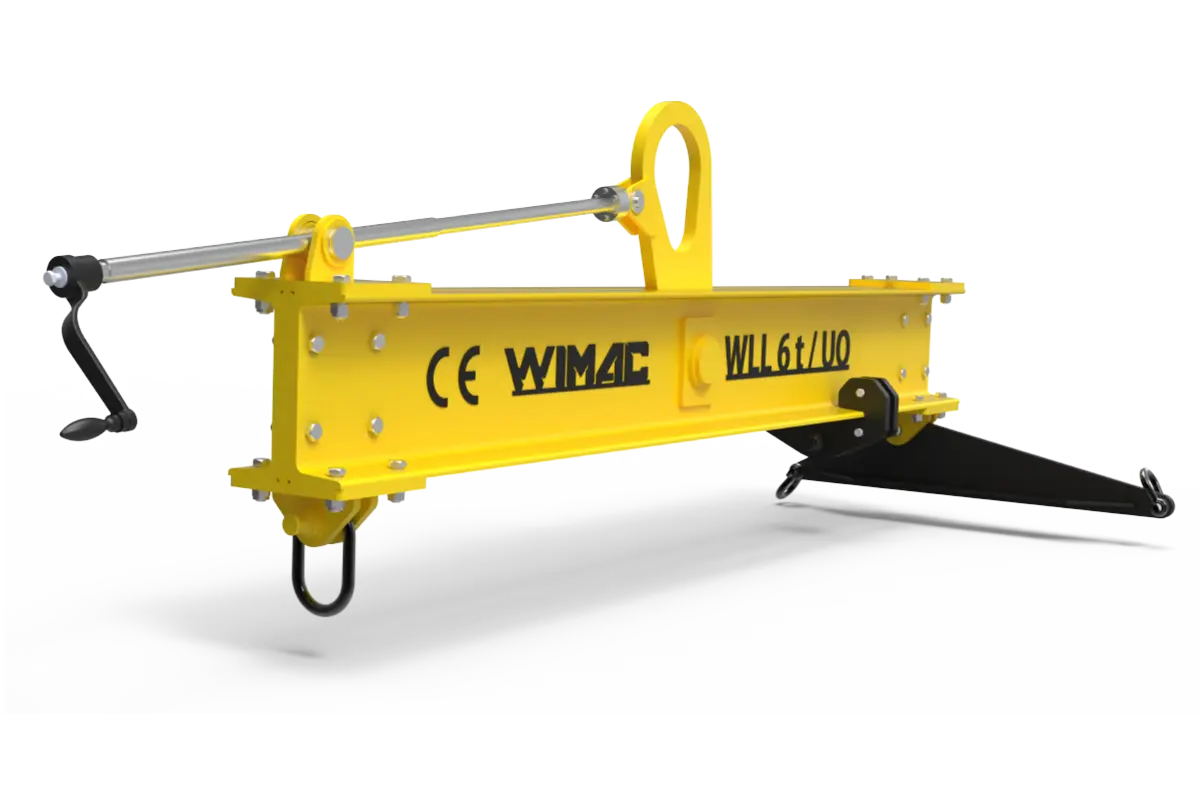

Palonnier d’Équilibrage de Charge
Manivelle
Point de levage
Bras d’équilibrage
Le palonnier d’équilibrage de charge (type mécanique) est conçu pour la manutention sûre et précise de charges déséquilibrées ou décentrées. Sa structure robuste assure un transfert fiable des charges tout en garantissant la stabilité pendant les opérations de levage. Conçu et fabriqué conformément à la norme EN 13155:2003+A2:2009, il répond aux exigences essentielles de santé et de sécurité de la Directive Machines 2006/42/CE.
Cet appareil d’équilibrage mécanique est conçu pour les opérations de levage industriel de haute précision. Il est équipé d’un mécanisme de réglage manuel par vis permettant un équilibrage précis et progressif des charges tout en restant suspendues. En éliminant la nécessité de réélinguer la charge ou de repositionner le crochet du pont roulant, le système offre une solution hautement efficace et stable pour la manutention de géométries complexes ou de centres de gravité variables. Sa construction robuste en acier garantit un positionnement sécurisé et des performances répétables, en faisant un choix idéal pour les environnements où la sécurité et un équilibrage contrôlé et progressif sont essentiels à l’opération.
Caractéristiques
Manutention sûre de charges déséquilibrées ou décentrées — WLL 6t / U0
Mécanisme de réglage manuel par vis pour équilibrage précis et progressif en charge
Élimine la nécessité de réélinguer ou de repositionner le crochet du pont roulant
Idéal pour géométries complexes et centres de gravité variables
Construction robuste acier — positionnement sécurisé et performances répétables
