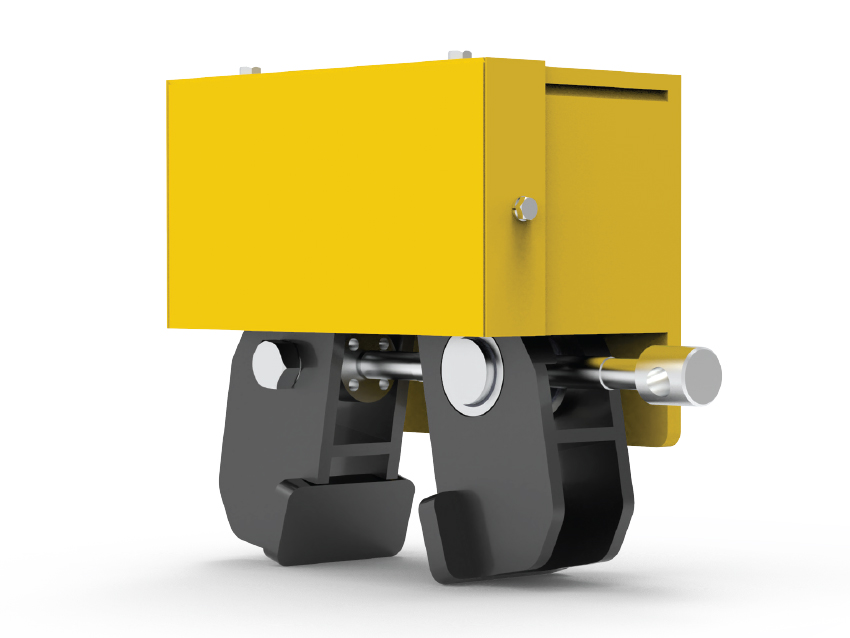

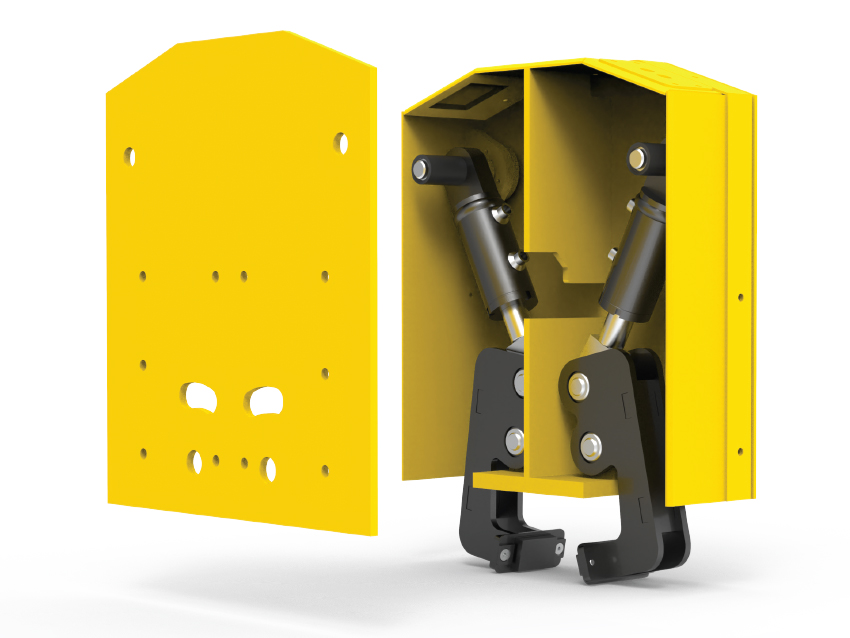

Une pince sur rail hydraulique (frein de tempête) est utilisée sur les portiques pour verrouiller solidement la grue sur le rail lors de vents violents, d’arrêts d’urgence ou lorsque la grue est stationnée. En appliquant une puissante force descendante à travers des vérins hydrauliques, la pince agrippe le champignon du rail et empêche tout mouvement involontaire, garantissant stabilité, sécurité et protection contre le déraillement. Ce système est essentiel pour les portiques d’extérieur fonctionnant en zones ouvertes où les charges de vent et les conditions environnementales peuvent faire dériver ou glisser la grue.

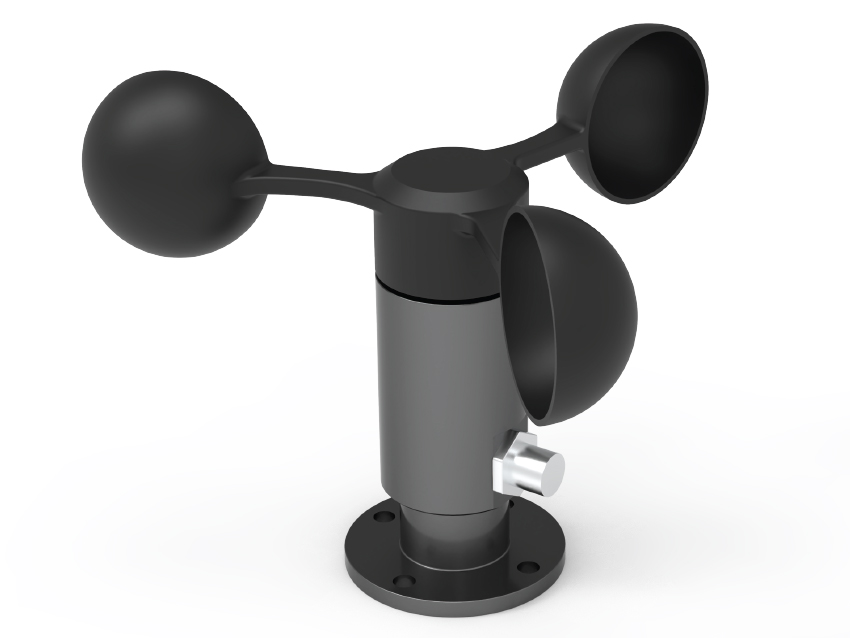

Surveillance de la vitesse du vent en temps réel

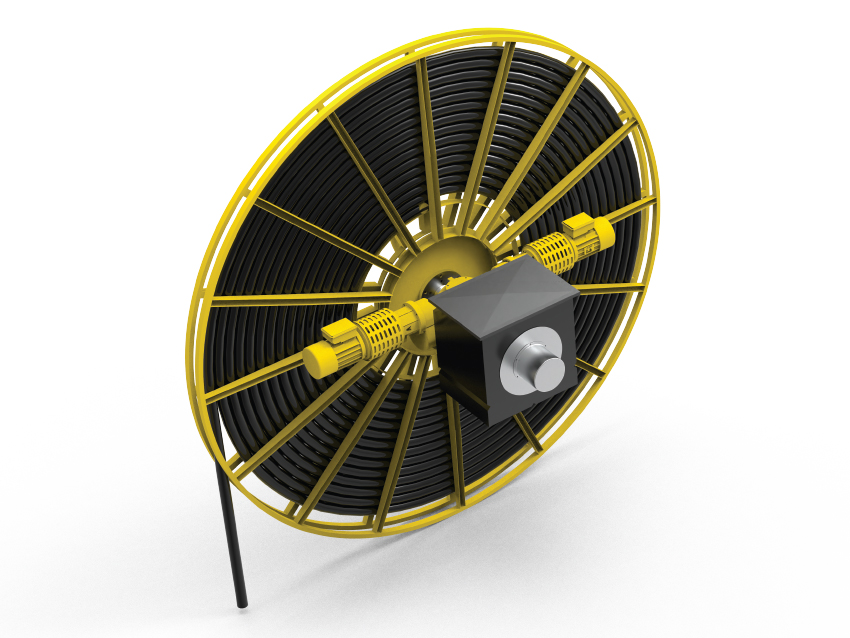

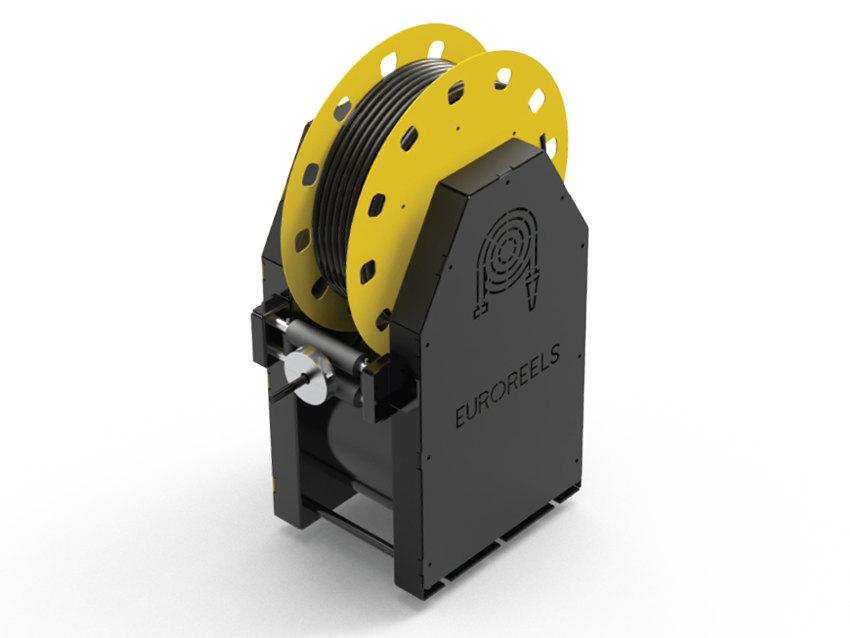

L’enrouleur de câble de grue (tambour enrouleur de câble) est un système d’alimentation électrique conçu pour transmettre l’électricité du réseau vers les portiques de manière sûre, continue et contrôlée. Grâce à sa conception compacte, ses faibles besoins de maintenance et son adaptation aux conditions d’exploitation sévères, il est largement utilisé dans les applications extérieures et les systèmes de portique à usage intensif.

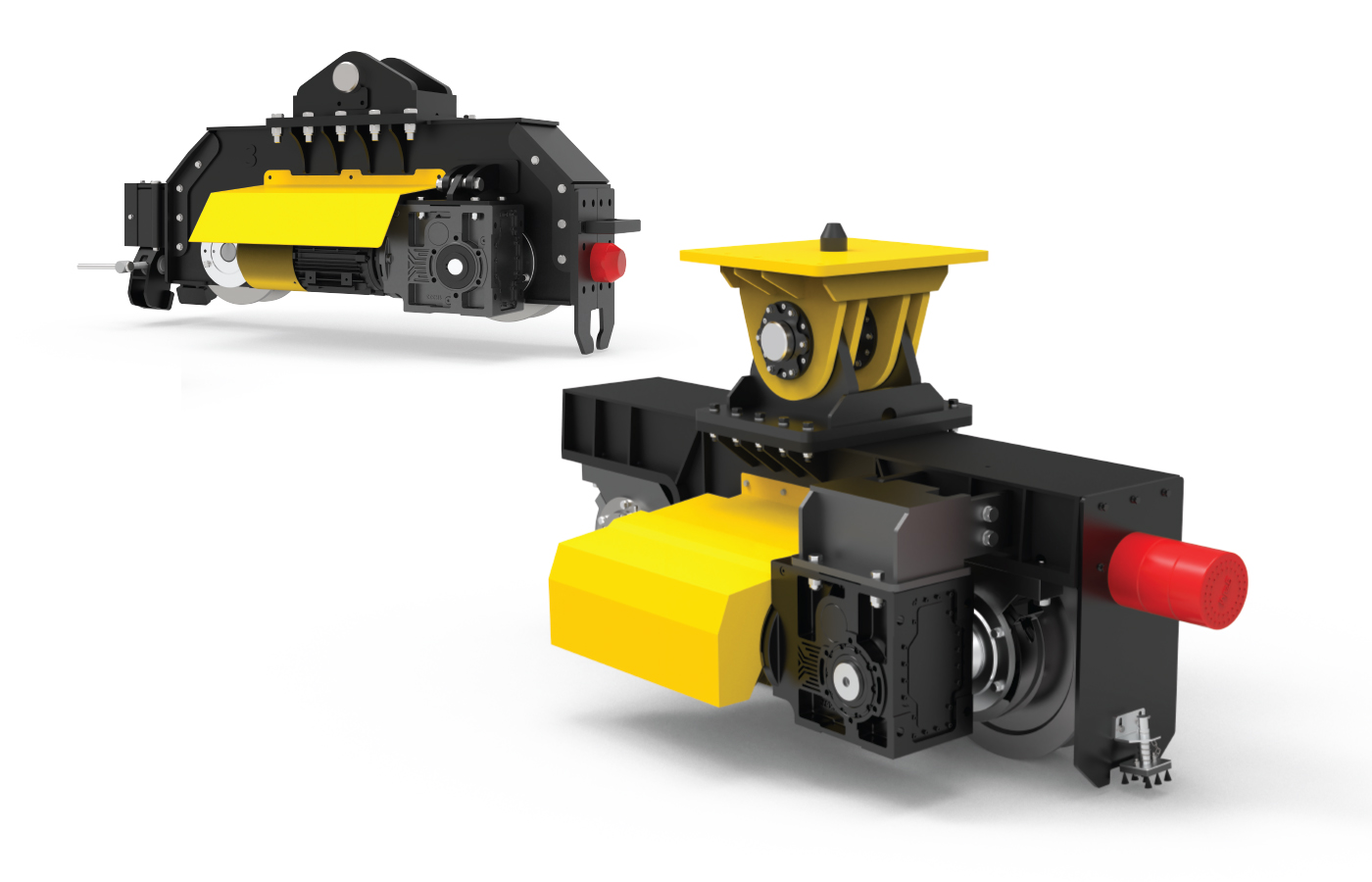

Le sommier déplace le portique le long des rails de roulement. Son châssis en acier soudé abrite les blocs de roue moteur et fou, transférant la charge de la grue vers les rails tout en assurant un mouvement de translation longue distance fluide et précisément guidé à des vitesses atteignant 160 m/min.
M4 – M5 / 1Am – 2m

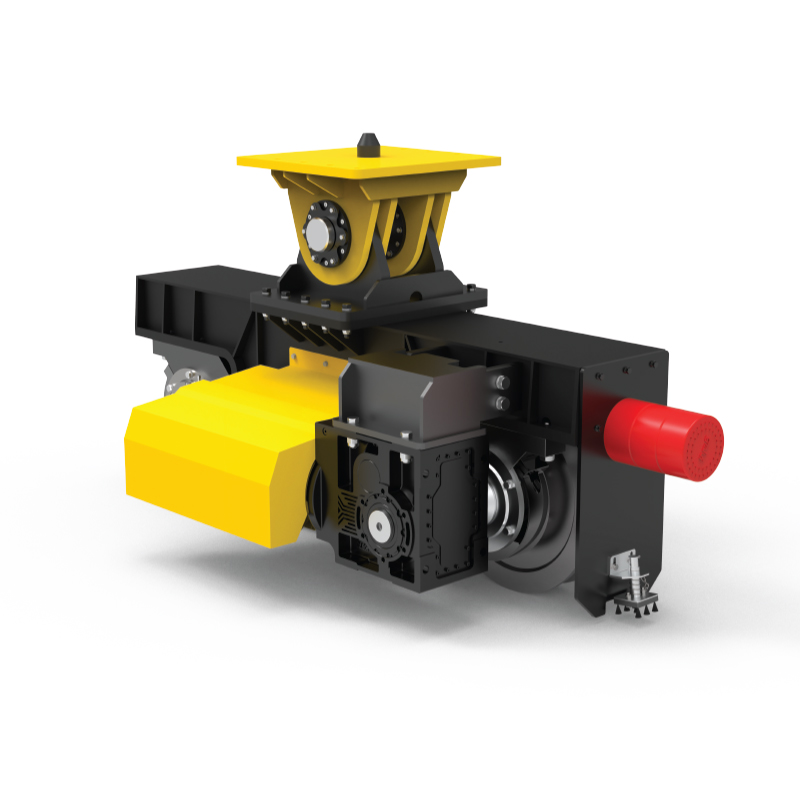

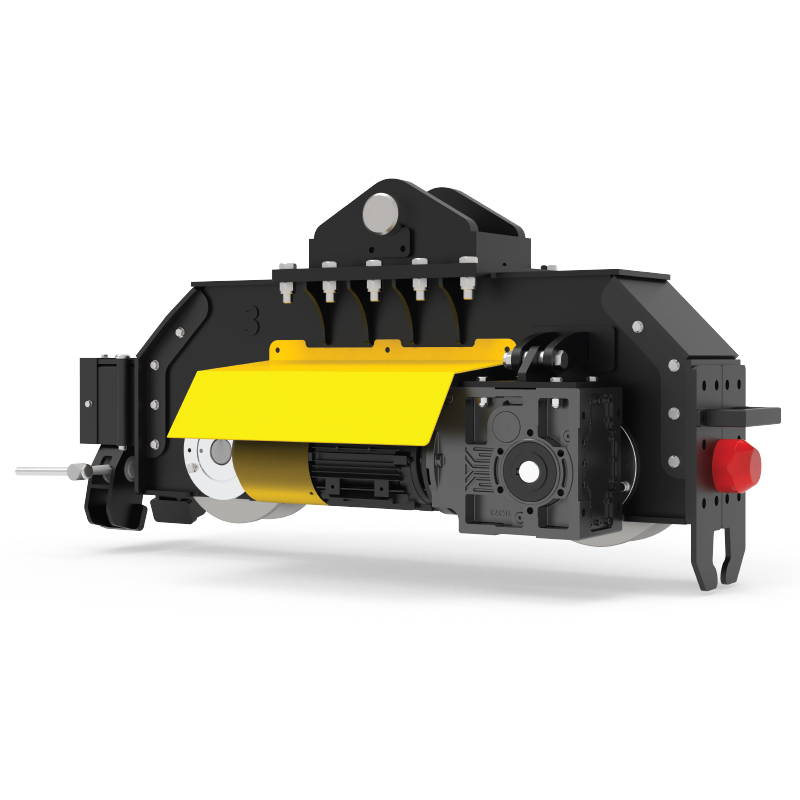

Le châssis du sommier de portique est une structure en acier soudé fabriquée à partir de tôles et profilés métalliques à haute résistance. Il supporte les jambes de la grue sur les rails de roulement et fonctionne à des vitesses de translation atteignant 160 m/min. Chaque sommier standard comporte une configuration à deux roues composée d’un Bloc de Roue Moteur et d’un Bloc de Roue Fou. Des blocs de roue supplémentaires peuvent être ajoutés lorsqu’une capacité de charge supérieure est requise. L’unité motrice fournit la force de traction nécessaire grâce à son système moteur-réducteur, tandis que l’unité folle assure un guidage précis et une répartition équilibrée de la charge le long du chemin de roulement.
M6 / 3m

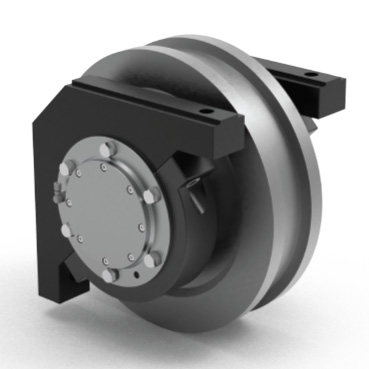

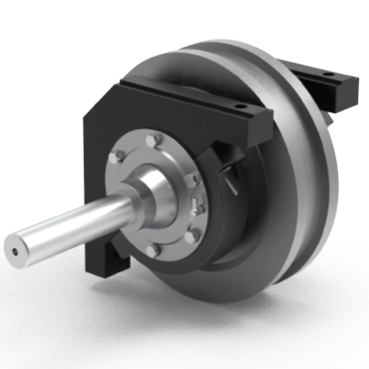

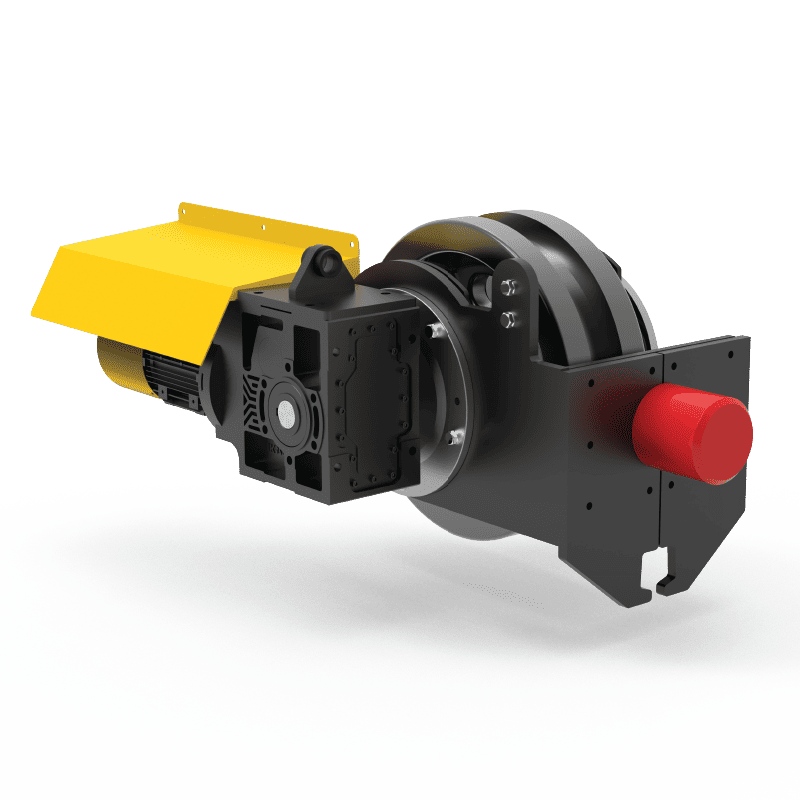

Les roues sont fabriquées en acier 42CrMo4 trempé et revenu pour une haute résistance et une longue durée de vie. Pour les applications plus exigeantes, des bandes de roulement à trempé profond sont disponibles pour réduire l’usure. Toutes les conceptions de roues, de roulements et d’assemblage sont conformes aux normes DIN 15070, DIN 15071 et DIN 15090.
M7 / 4m
Les roues sont fabriquées en acier 42CrMo4 trempé et revenu pour une haute résistance et une longue durée de vie. Pour les applications plus exigeantes, des bandes de roulement à trempé profond sont disponibles pour réduire l’usure. Toutes les conceptions de roues, de roulements et d’assemblage sont conformes aux normes DIN 15070, DIN 15071 et DIN 15090.

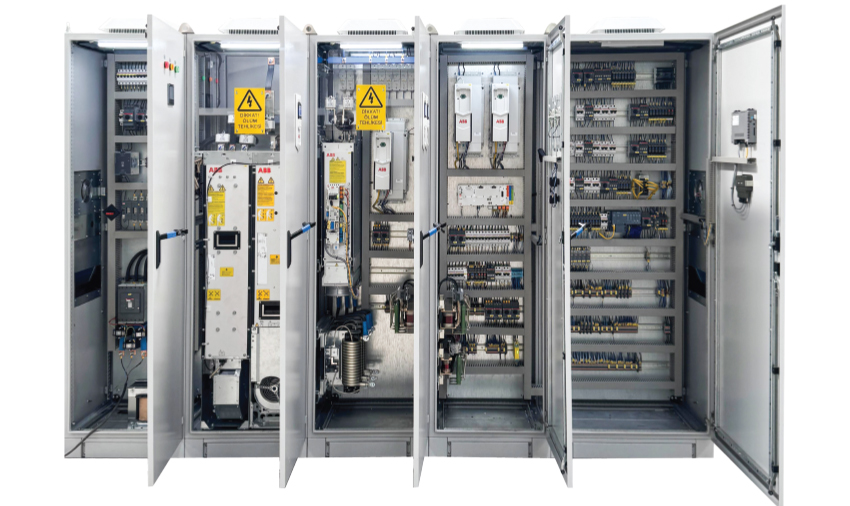

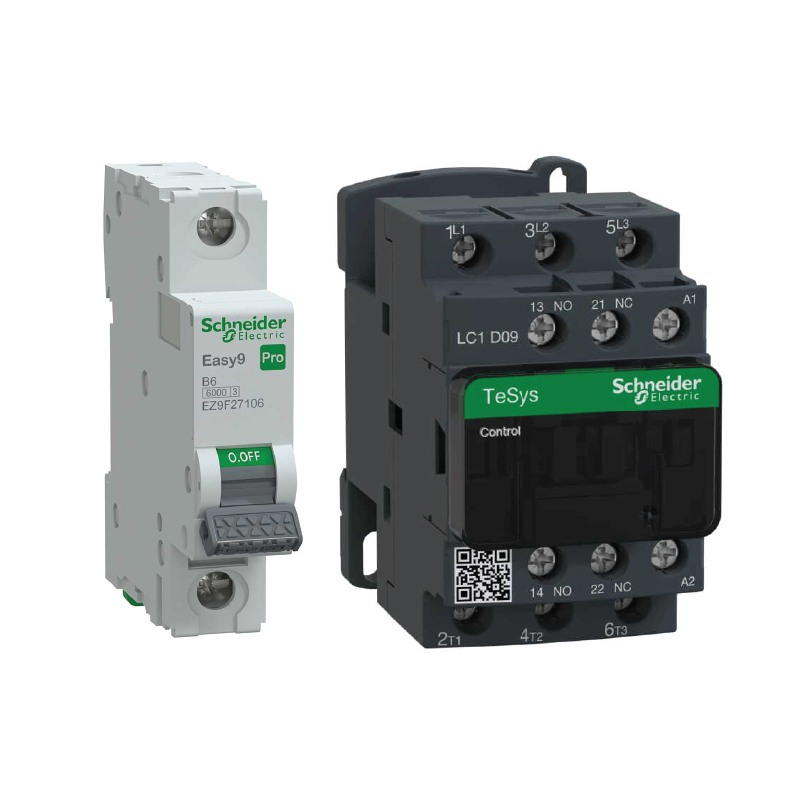

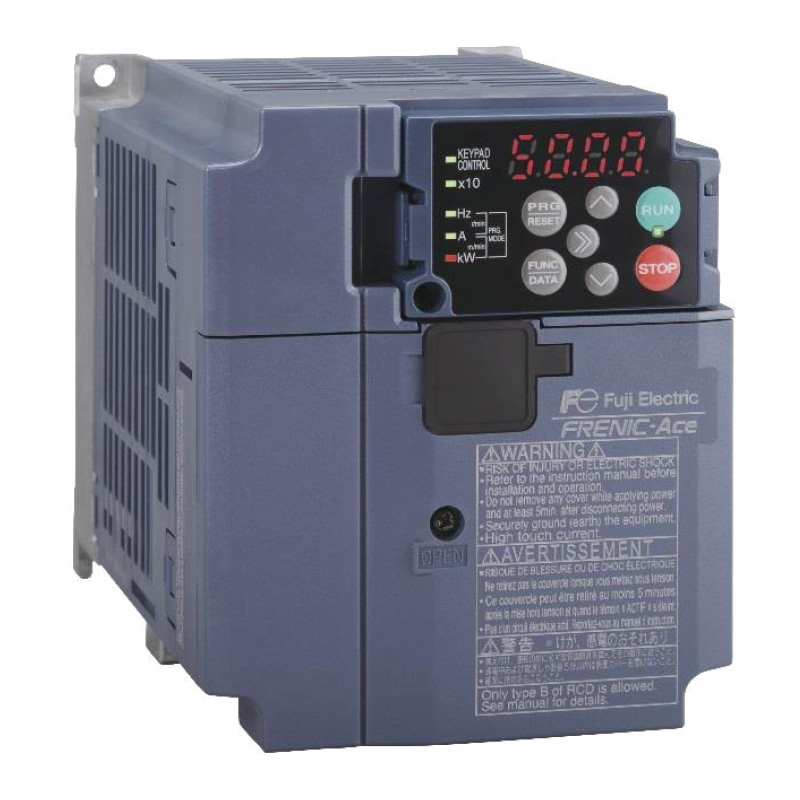

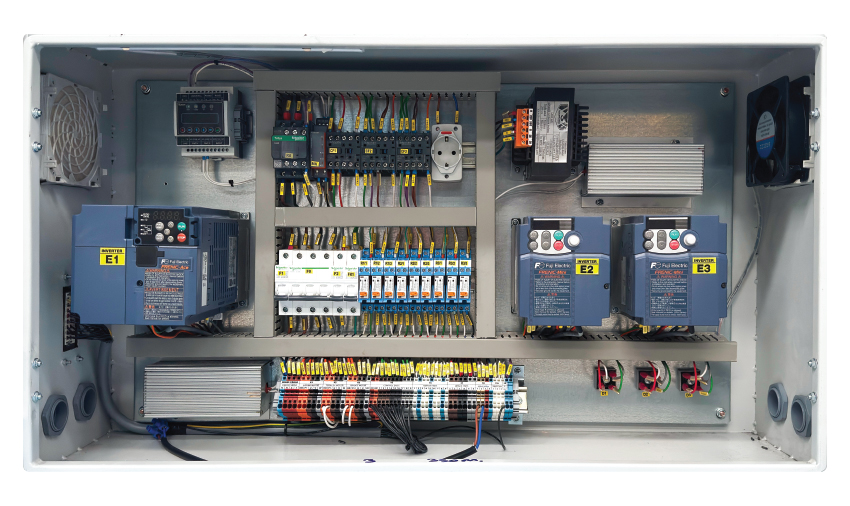

L’armoire électrique possède une classe de protection IP55 ou IP67, fonctionne en 400V 50Hz en standard, avec en option 460V 60Hz pour une utilisation spéciale à l’étranger. Elle contient tous les composants de commande et de sécurité de la grue : contacteurs, relais thermiques, interrupteurs de fin de course et dispositifs de signalisation, et est conçue pour un fonctionnement de −40°C à +70°C. Pour les températures plus élevées, un système de refroidissement peut être ajouté pour maintenir les performances et prévenir les défauts.
Entièrement isolé, compact — usage intérieur

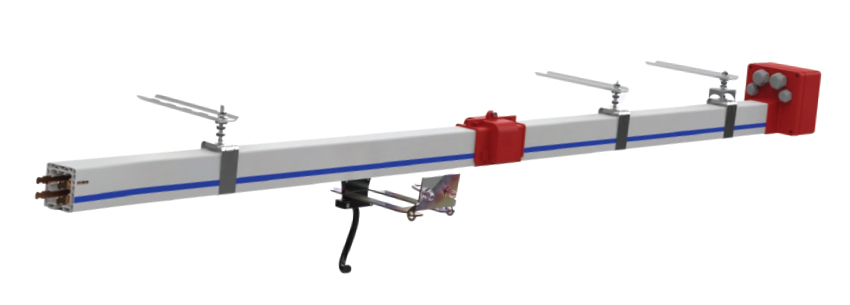

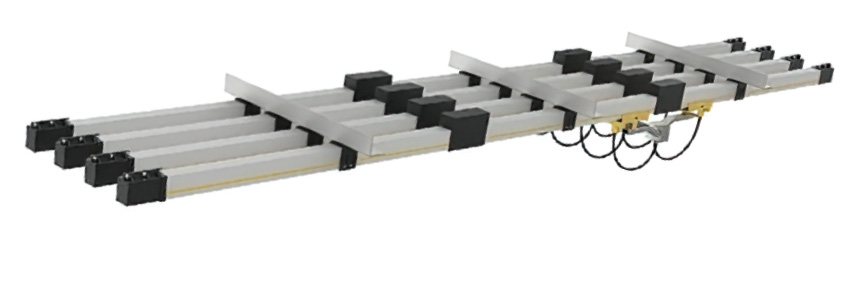

Les barres conductrices fermées sont des conducteurs enfermés dans un boîtier de protection entièrement isolé. Cette conception améliore à la fois la sécurité et offre un agencement plus compact. Elles sont généralement utilisées en environnement intérieur.
Alternative économique pour l’intérieur

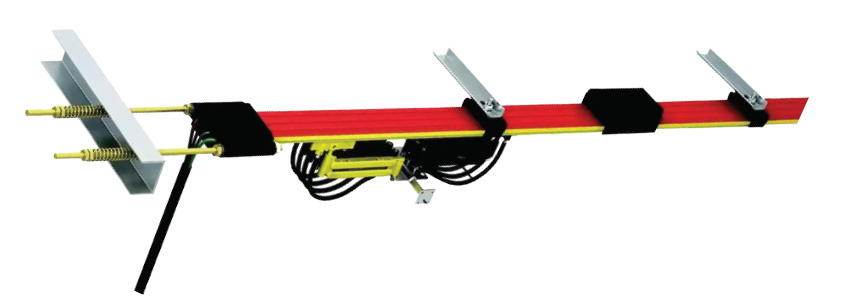

Une solution alternative et plus économique par rapport au système de barre conductrice, adaptée aux ateliers intérieurs, entrepôts, halls d’assemblage et environnements normaux. Toutefois, elle a une durée de vie plus courte comparée au système de barre conductrice.
Cuivre ou aluminium — haute capacité de courant
Constitué de conducteurs non isolés ou partiellement isolés. Ces barres conductrices sont conçues pour une utilisation en lignes aériennes ou zones extérieures. Elles sont fabriquées en cuivre ou aluminium et possèdent une haute capacité de transport de courant.

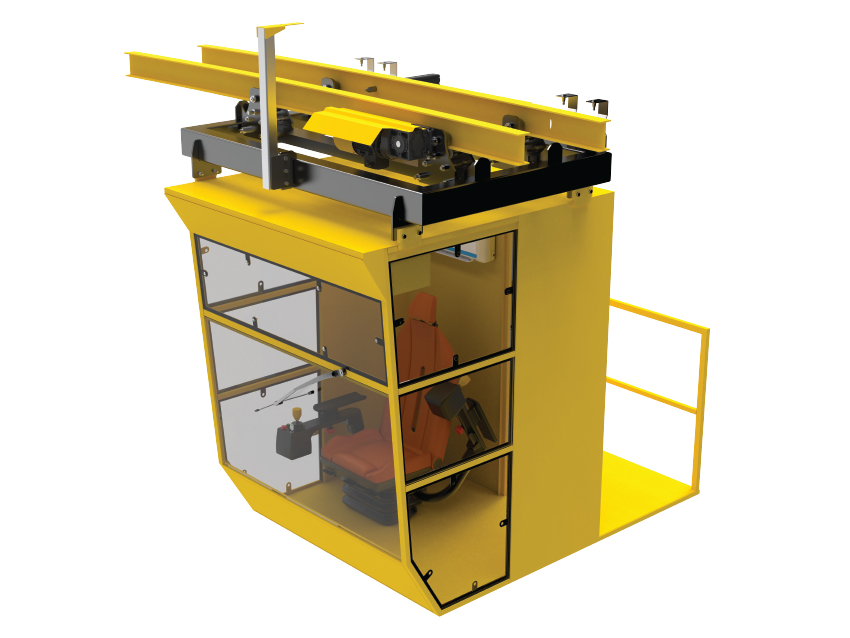

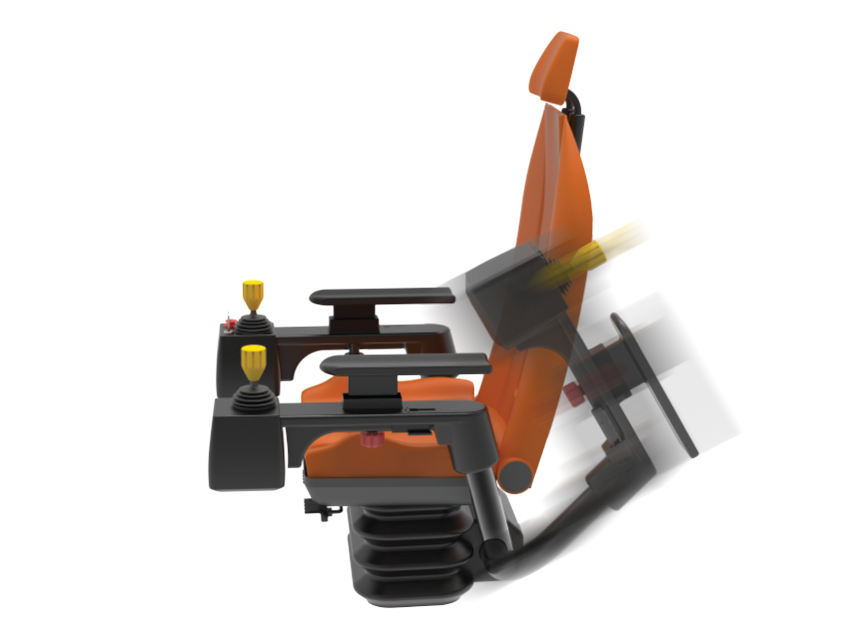

Les cabines opérateur de grue offrent un environnement de travail sûr et ergonomique pour les grues de process et à usage intensif, procurant un grand confort à l’opérateur grâce à l’isolation phonique, des commandes ergonomiques et une excellente visibilité. Des options telles que la climatisation, le chauffage, le vitrage blindé, les sièges pivotants et l’extraction des poussières peuvent être intégrées pour assurer un fonctionnement fiable dans des conditions exigeantes.
| Température de l’environnement de travail : | −25 ºC à +40 ºC |
| Capacité portante supérieure (charge statique) : | 2,5 kN/m² |
| Transmission lumineuse | ≥ 80% |
| Épaisseur du verre | ≥ 5 mm |
