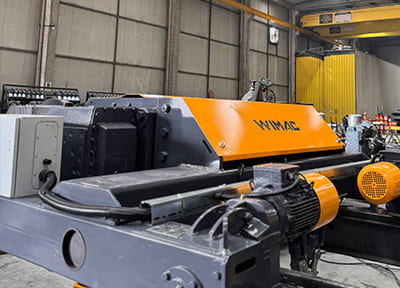

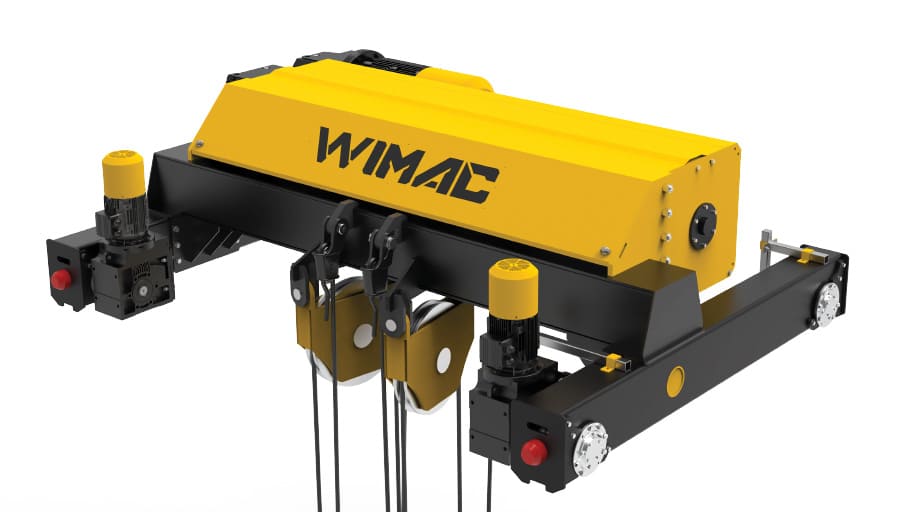

Palan Bipoutre Standard

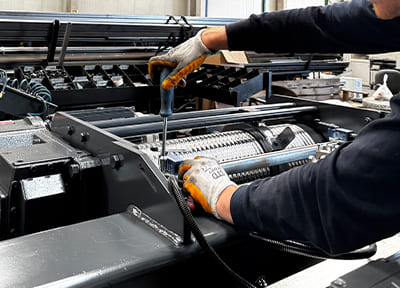

Le Chariot Bipoutre est utilisé lorsqu'une plus grande capacité est requise et également pour les charges plus lourdes. Les capacités standard vont de 3,2 t à 50 t. Le palan bipoutre offre également l'avantage de l'optimisation de la hauteur de levage du crochet, permettant au crochet de passer entre les poutres.
Ces unités robustes sont équipées de réducteurs de précision, de moteurs puissants et de systèmes de sécurité avancés. Disponibles en configurations standard et haute capacité pour répondre aux exigences opérationnelles exigeantes dans les aciéries, chantiers navals et installations de fabrication lourde.
Caractéristiques & Avantages Clés
Spécifications Techniques
| Capacité CMU (Tonne) | Numéro de Série | Diamètre Tambour (mm) | Diamètre Câble (mm) | Crochet Classe P | Mouflage | Vitesse de Levage (m/min) | Puissance Moteur Levage (kW) | Diamètre Roue Chariot (mm) | Roulements Roue Chariot | Puissance Moteur Direction Chariot (kW) | Diamètre Roue Sommier (mm) | Roulements Roue Sommier | Puissance Moteur Translation (kW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.2 | WO-D 32 | 160 | 8 | Nr2.5 | 4/1 | 3.5 | 2.20 | Ø130-100 | 6308 | 0.37 | Ø160-125 | 6308 | 2X0,55 |
| 5 | WO-D 50 | 220 | 10 | Nr4 | 4/1 | 4 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,55 |
| 6.3 | WO-D 63 | 220 | 12 | Nr4 | 4/1 | 3.7 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,75 |
| 8 | WO-D 80 | 270 | 14 | Nr5 | 4/1 | 4 | 5.50 | Ø160-125 | 6308 | 0.75 | Ø200-170 | 6310 | 2X0,75 |
| 10 | WO-D 100 | 270 | 14 | Nr6 | 4/1 | 3.5 | 7.50 | Ø160-125 | 6308 | 0.75 | Ø240-200 | 22210 | 2X1,1 |
| 12.5 | WO-D 125 | 320 | 16 | Nr8 | 4/1 | 3.6 | 11.00 | Ø200-170 | 22210 | 1.10 | Ø240-200 | 22210 | 2X1,1 |
| 16 | WO-D 160 | 360 | 18 | Nr10 | 4/1 | 3.5 | 11.00 | Ø200-170 | 22210 | 1.50 | Ø300-250 | 22212 | 2X1,5 |
| 20 | WO-D 200 | 360 | 20 | Nr12 | 4/1 | 3.5 | 15.00 | Ø240-200 | 22210 | 2X0,75 | Ø300-250 | 22212 | 2X2,2 |
| 25 | WO-D 250 | 400 | 18 | Nr16 | 6/1 | 3 | 15.00 | Ø240-200 | 22210 | 2X 1,1 | Ø350-300 | 22212 | 2X2,2 |
| 32 | WO-D 320 | 400 | 20 | Nr20 | 6/1 | 3.2 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø350-320 | 22212 | 2X3 |
| 40 | WO-D 400 | 400 | 20 | Nr25 | 8/1 | 2.5 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø450-400 | 22213 | 2X3 |
| 50 | WO-D 500 | 400 | 22 | Nr32 | 8/1 | 2 | 22.00 | Ø350-320 | 22212 | 2X 2,2 | Ø450-400 | 22213 | 2X4 |
Les produits spécifiés dans le tableau ci-dessus sont compatibles avec les normes FEM M5 & ISO 2m.
Informations Complémentaires
- La charge d'essai statique est CMU × 1,25 / la charge d'essai dynamique est CMU × 1,10
- Les produits ci-dessus ont une hauteur de levage entre 6 et 12 mètres
- Les produits ci-dessus ont une vitesse de translation pont de 30 m/min & une vitesse de direction chariot de 20 m/min
- Module et nombre de dents à préciser avec la commande. Forme de denture selon DIN 867 sans correction de profil. Angle de pression 20 degrés.

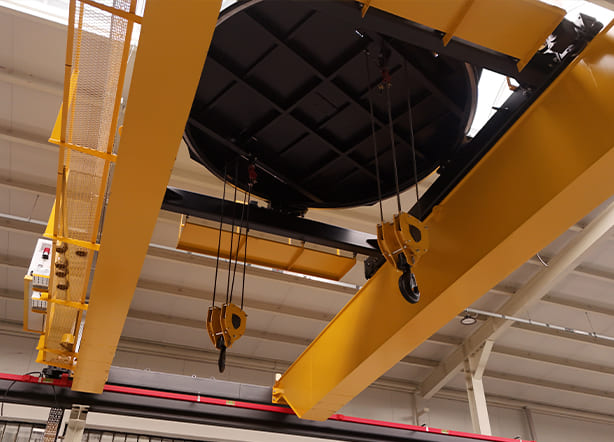

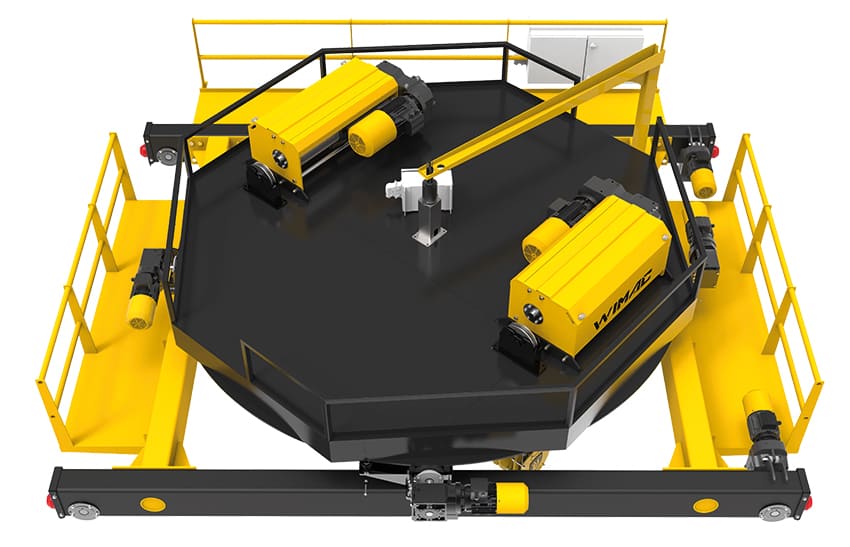

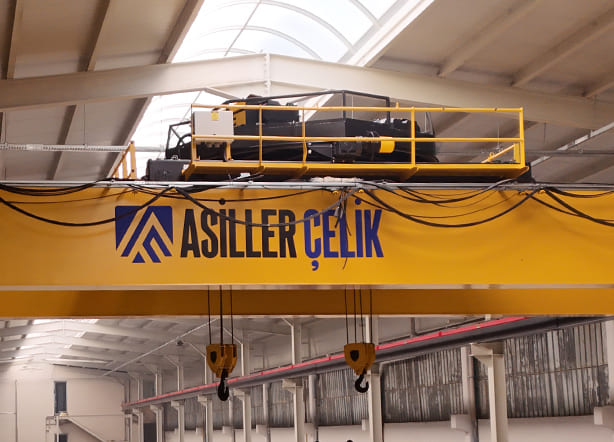

Palans à Câble Rotatifs
Les palans rotatifs Wimac offrent une capacité de rotation à 360 degrés, permettant un positionnement précis et une orientation de la charge. Ces palans spécialisés sont essentiels pour les applications nécessitant un placement précis des charges sans intervention manuelle.
Le mécanisme de rotation intégré comprend une couronne d'orientation robuste et un moteur dédié, permettant une rotation fluide et contrôlée de la charge à n'importe quelle hauteur. Idéal pour les opérations d'assemblage, la manutention de moules et le positionnement de pièces complexes.
Caractéristiques & Avantages Clés
Informations Complémentaires
- La rotation peut être limitée à des angles spécifiques ou continue à 360°
- Codeur optionnel pour positionnement précis
- Disponible avec crochets magnétiques ou mécaniques
- Configurations personnalisées disponibles sur demande

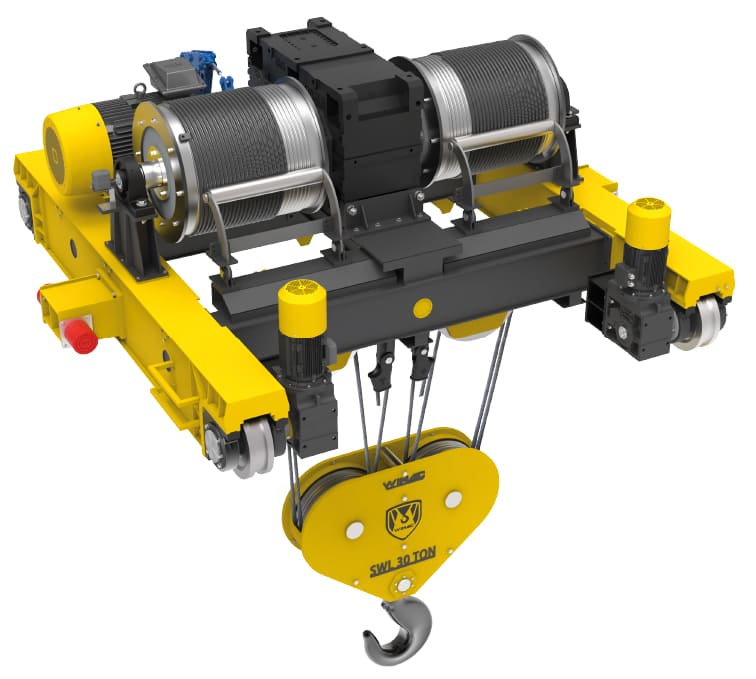

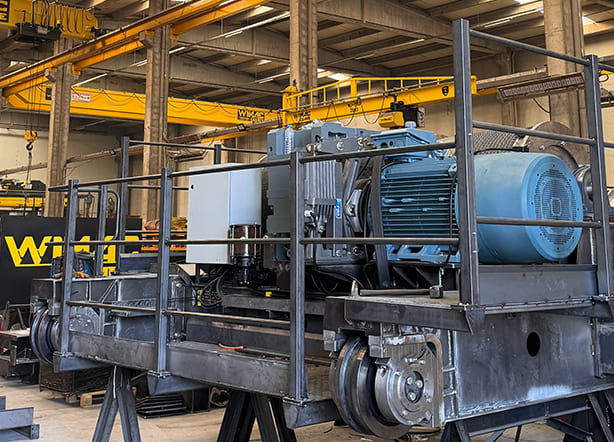

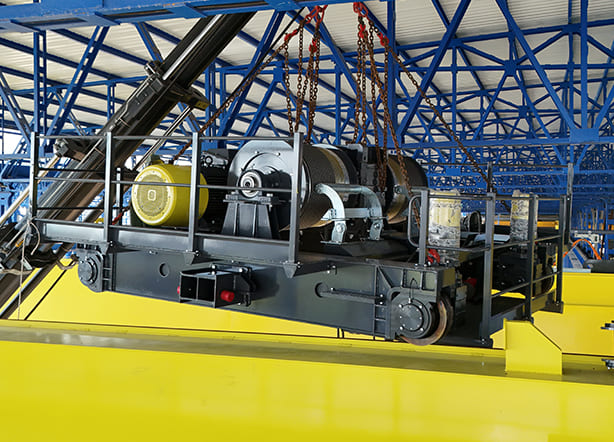

Palans Process Usage Intensif
Les palans usage intensif Wimac sont conçus spécifiquement pour les applications industrielles les plus exigeantes, notamment les aciéries, fonderies et la fabrication lourde. Ces unités robustes manipulent des charges extrêmes avec précision et fiabilité.
Équipés de configurations à tambours jumelés, de mouflages multiples et de composants renforcés, nos palans usage intensif offrent des performances exceptionnelles dans les environnements à haute température et les cycles de service continu. Conçus sur mesure pour répondre aux exigences spécifiques des process.
Caractéristiques & Avantages Clés
Informations Complémentaires
- Disponible en configurations poche, enfournement, strippage et coulée
- Écrans thermiques et systèmes de refroidissement pour applications haute température
- Palans auxiliaires disponibles pour basculement et positionnement
- Support complet d'ingénierie et d'installation fourni

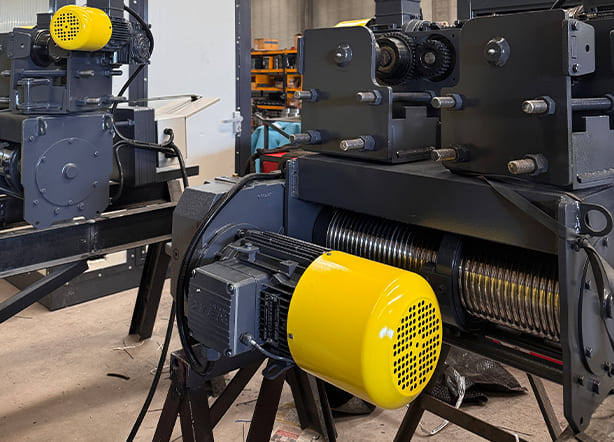

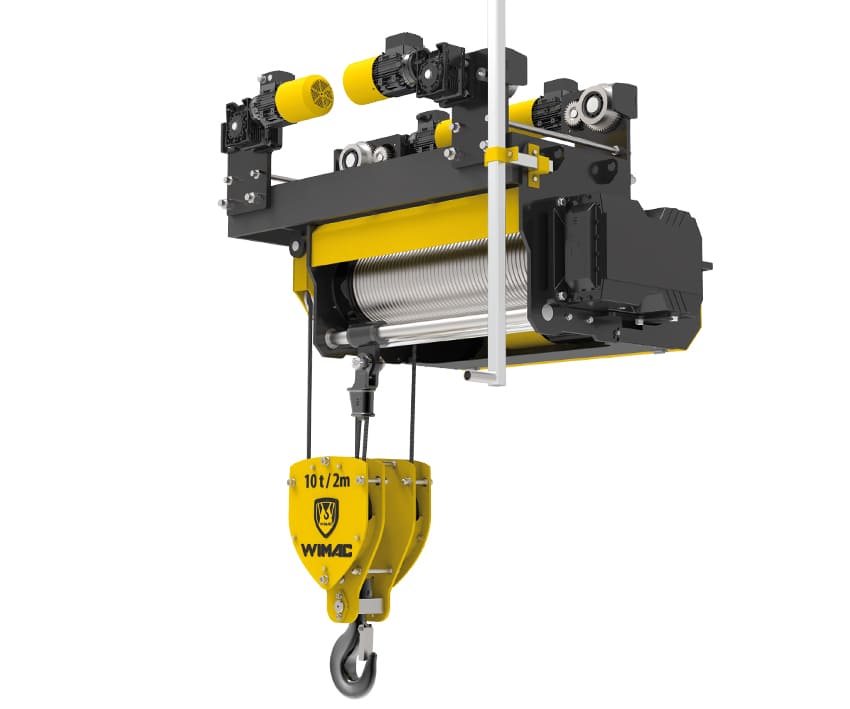

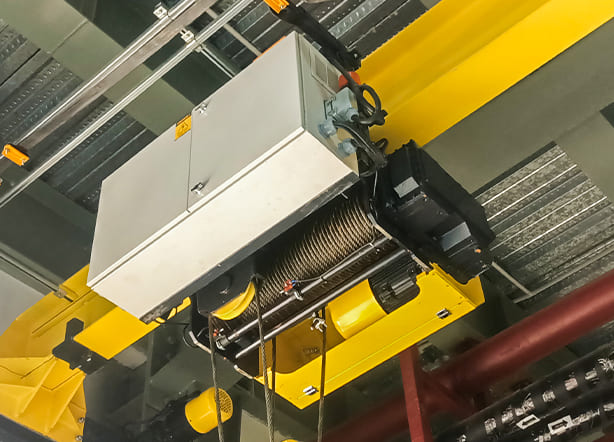

Palan Monorail Standard
Le palan monorail standard fonctionne directement sous la poutre de roulement. Le poids de la charge et du palan est uniformément équilibré, éliminant le besoin d'un contrepoids et rendant ce type de palan plus léger qu'un modèle à faible hauteur perdue.
Nos palans monorail standard sont équipés de systèmes de guide-câble avancés, de moteurs à haute efficacité et de réducteurs robustes conçus pour résister au fonctionnement continu dans les environnements industriels exigeants. Disponibles en capacités de 1,6 à 20 tonnes avec des hauteurs de levage jusqu'à 12 mètres.
Caractéristiques & Avantages Clés
Spécifications Techniques
| Capacité CMU (Tonne) | Numéro de Série | Diamètre Tambour (mm) | Diamètre Câble (mm) | Crochet Classe P | Poids Chariot (kg) | Vitesse de Levage (m/min) | Puissance Moteur Levage (kW) | Diamètre Roue Chariot (mm) | Roulements Roue Chariot | Puissance Moteur Direction Chariot (kW) | Diamètre Roue Sommier (mm) | Roulements Roue Sommier | Puissance Moteur Translation (kW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
Les produits spécifiés dans le tableau ci-dessus sont compatibles avec les normes FEM M5 & ISO 2m.
Informations Complémentaires
- La charge d'essai statique est CMU × 1,25 / la charge d'essai dynamique est CMU × 1,10
- Les produits ci-dessus ont une hauteur de levage entre 6 et 12 mètres
- Les produits ci-dessus ont une vitesse de translation pont de 30 m/min & une vitesse de direction chariot de 20 m/min
- Module et nombre de dents à préciser avec la commande. Forme de denture selon DIN 867 sans correction de profil. Angle de pression 20 degrés.

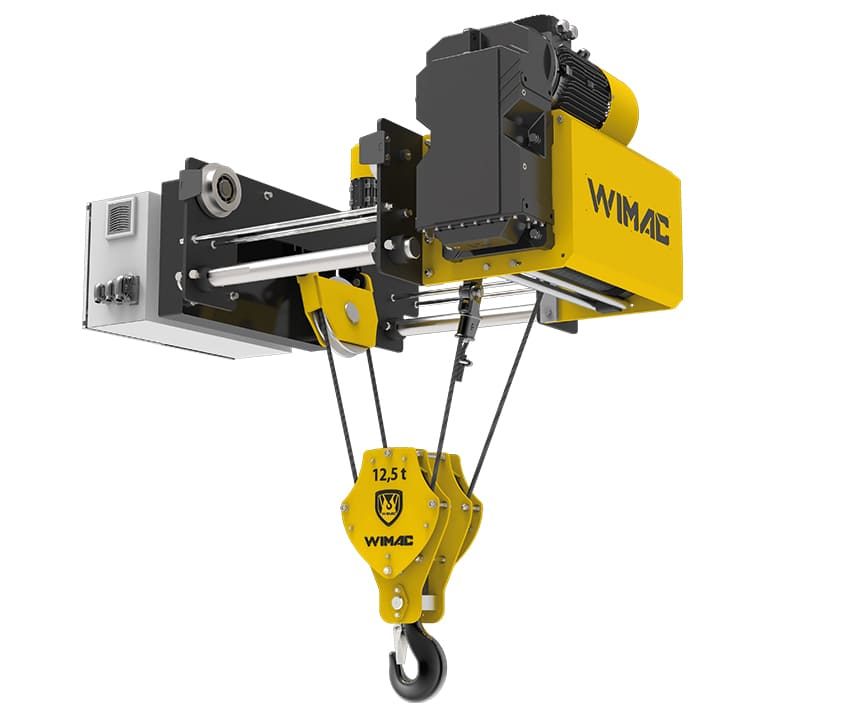

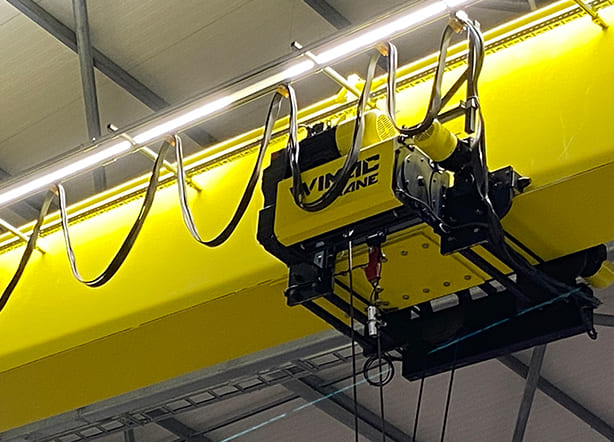

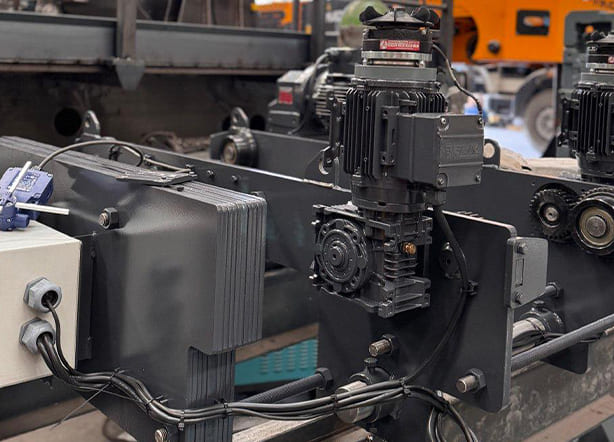

Palan Monorail Faible Hauteur Perdue
Un palan à faible hauteur perdue est la solution idéale pour les bâtiments avec une hauteur limitée. Il maximise l'efficacité de l'espace en permettant au crochet d'atteindre presque directement sous la poutre. Comparée à un palan standard, cette conception optimise la hauteur du bâtiment sans compromettre les performances.
La conception à tambour décalé et la configuration compacte rendent ces palans parfaits pour la rénovation d'installations existantes ou les nouvelles constructions où la hauteur sous plafond est limitée. Disponibles en capacités de 1,6 à 10 tonnes.
Caractéristiques & Avantages Clés
Spécifications Techniques
| Capacité CMU (Tonne) | Numéro de Série | Diamètre Tambour (mm) | Diamètre Câble (mm) | Crochet Classe P | Poids Chariot (kg) | Vitesse de Levage (m/min) | Puissance Moteur Levage (kW) | Diamètre Roue Chariot (mm) | Roulements Roue Chariot | Puissance Moteur Direction Chariot (kW) | Diamètre Roue Sommier (mm) | Roulements Roue Sommier | Puissance Moteur Translation (kW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
Les produits spécifiés dans le tableau ci-dessus sont compatibles avec les normes FEM M5 & ISO 2m.
Informations Complémentaires
- La charge d'essai statique est CMU × 1,25 / la charge d'essai dynamique est CMU × 1,10
- Les produits ci-dessus ont une hauteur de levage entre 6 et 12 mètres
- Les produits ci-dessus ont une vitesse de translation pont de 30 m/min & une vitesse de direction chariot de 20 m/min
- Module et nombre de dents à préciser avec la commande. Forme de denture selon DIN 867 sans correction de profil. Angle de pression 20 degrés.
Palans à Câble Antidéflagrants
Les palans antidéflagrants Wimac sont certifiés ATEX pour un fonctionnement sûr dans les environnements dangereux où des gaz, vapeurs ou poussières explosives peuvent être présents. Chaque composant est conçu et certifié pour prévenir les sources d'ignition dans les zones classées.
Nos palans antidéflagrants sont conformes à la Directive ATEX 2014/34/UE et sont disponibles pour les applications Zone 1, Zone 2, Zone 21 et Zone 22. Idéaux pour les industries pétrolières et gazières, la chimie, la pharmacie et la manutention de céréales. Avec des enveloppes moteur antidéflagrantes, des boîtes de jonction à sécurité augmentée et des circuits de commande à sécurité intrinsèque, ces palans offrent des solutions de levage fiables dans les environnements dangereux les plus exigeants.
