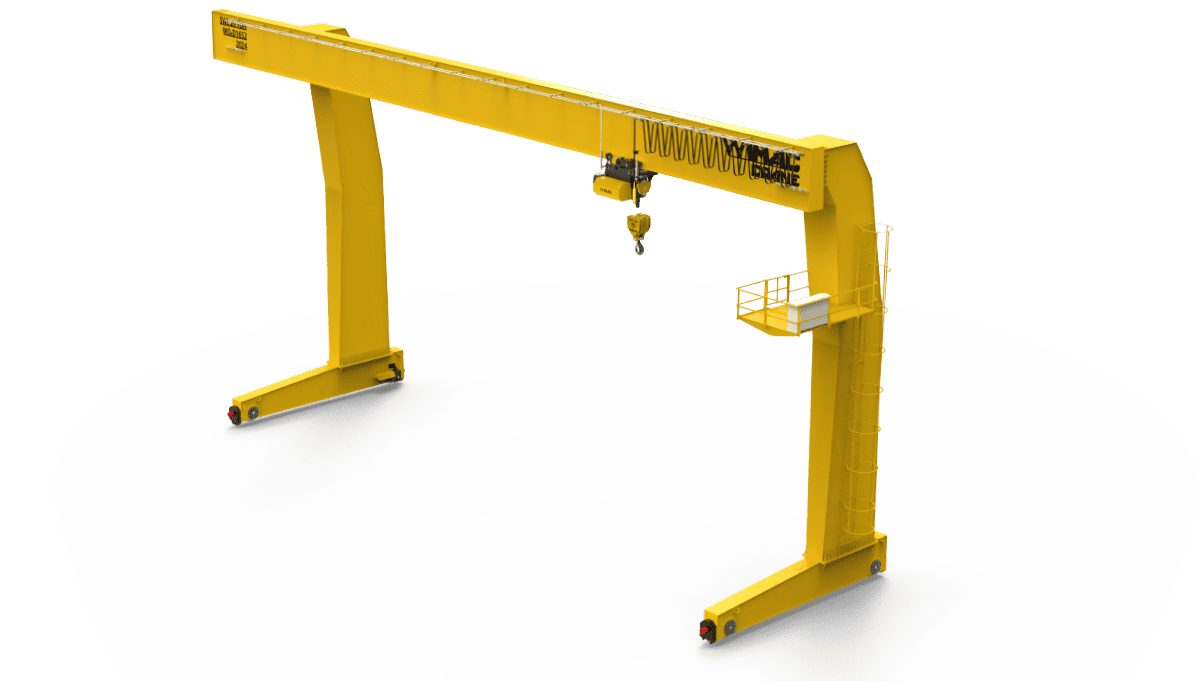

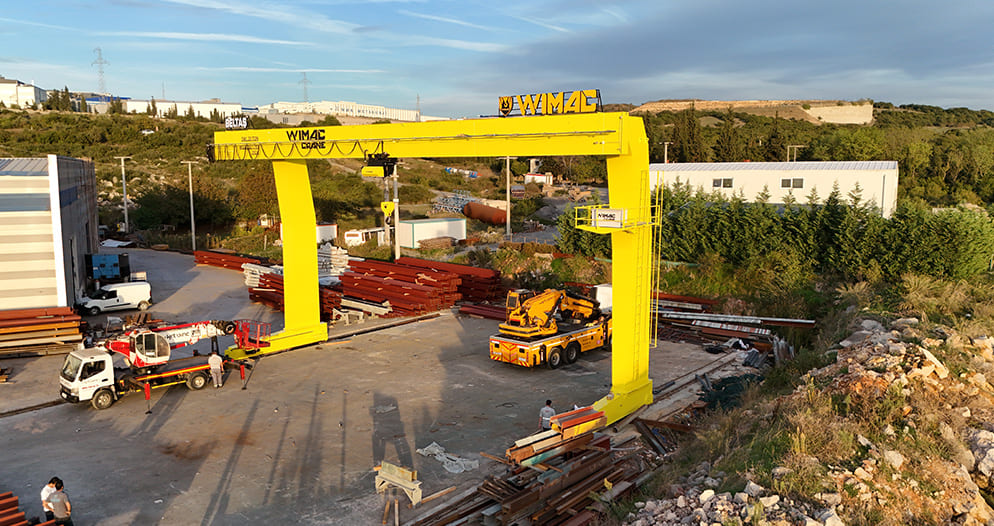

Structure de jambes asymétrique en « L » offrant un accès latéral dégagé pour les camions, matériaux longs et charges hors gabarit. Idéal pour les parcs logistiques et les zones de stockage d'acier.

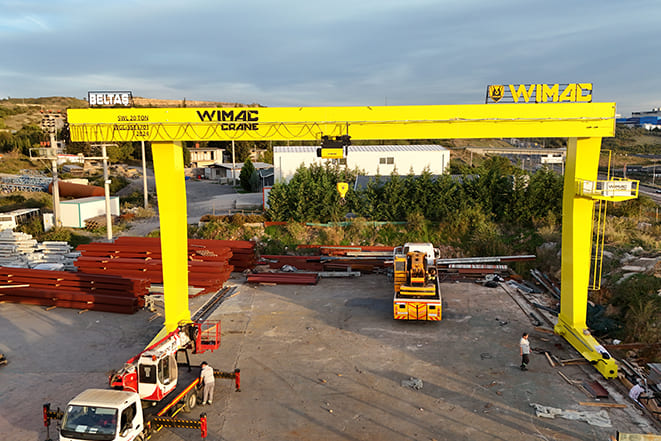

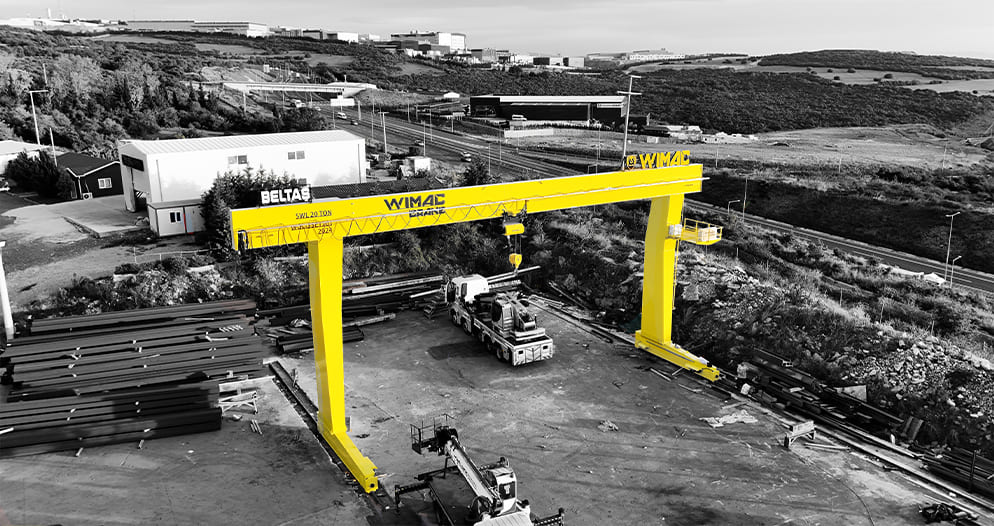

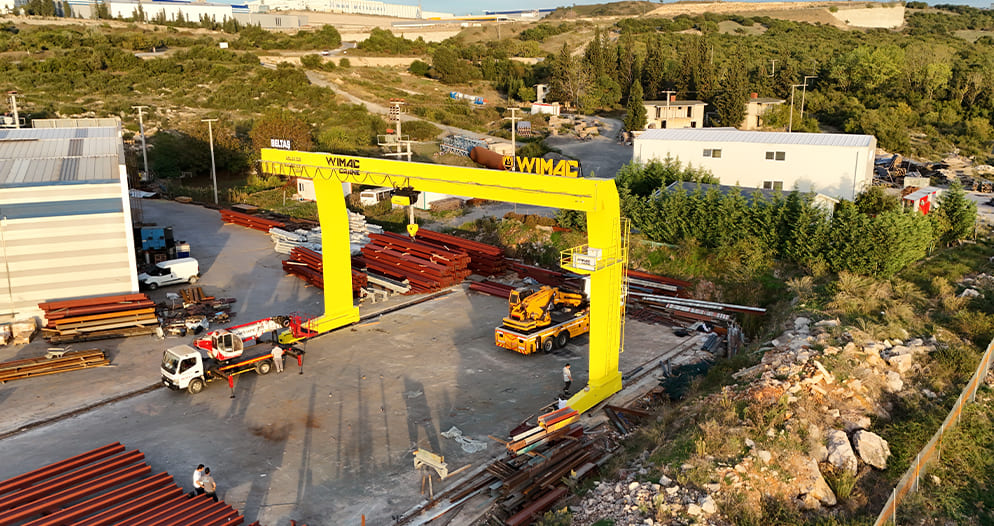

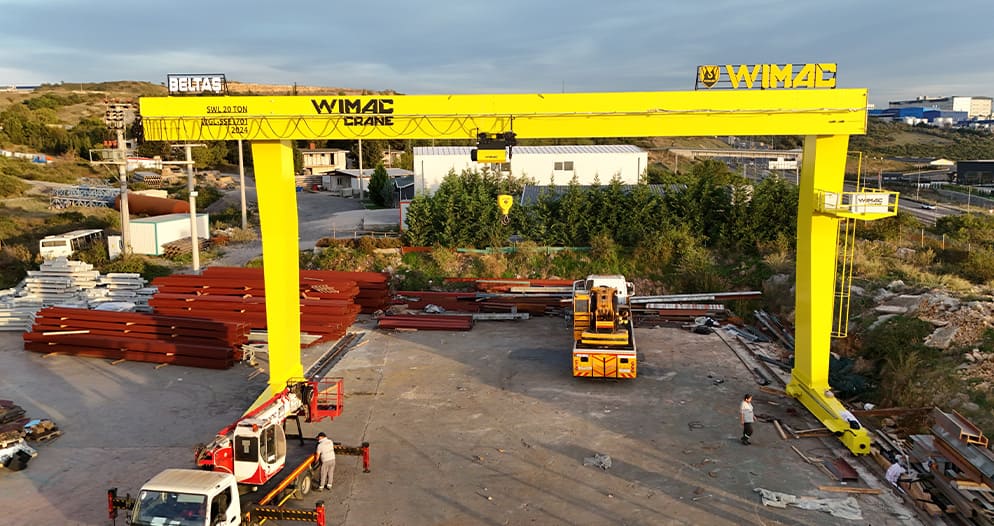

Les Portiques Type L sont conçus pour les opérations nécessitant un large dégagement latéral, un accès rapide au chargement et une manutention extérieure efficace des matériaux, ce qui les rend idéaux pour les parcs logistiques, les zones de stockage d'acier, la manutention de tubes et profilés, les zones de chargement de conteneurs et les installations de pierre naturelle. Leur structure de jambes asymétrique en « L » offre un accès latéral dégagé, permettant de positionner facilement les camions, les matériaux longs et les charges hors gabarit, tout en réduisant la résistance au vent et le poids propre, ce qui se traduit par une translation plus fluide et une consommation d'énergie réduite.
Avec leurs performances précises, stables et à faible maintenance, les portiques type L sont une solution hautement recommandée pour les applications exigeant un chargement latéral sans restriction et un flux de travail efficace.
Les portiques type L Wimac sont conçus et fabriqués conformément aux normes FEM et ISO. Ils offrent une résistance au vent réduite, une consommation d'énergie moindre et une haute efficacité opérationnelle.
La structure asymétrique réduit la prise au vent et permet des économies d'énergie.
Passage latéral ouvert pour un positionnement facile des camions et matériaux longs.
Unité de Levage
Mécanisme de palan à câble pour le levage vertical avec moteur, tambour et systèmes de freinage.
Accrochage Charge
Moufle Wimac Crane avec options Simple, Double, Laminé ou Rotatif.
Système de Translation
Ensemble de roues pour la translation du pont sur les rails avec moteurs d'entraînement.
Alimentation Énergie
Gestion des câbles pour une transmission ininterrompue de l'énergie et des signaux.
Intelligence
Commande par boîte à boutons, radio ou cabine avec automate et systèmes de sécurité.
Perfection
Fonctionnalités supplémentaires disponibles pour intégration à votre pont roulant.

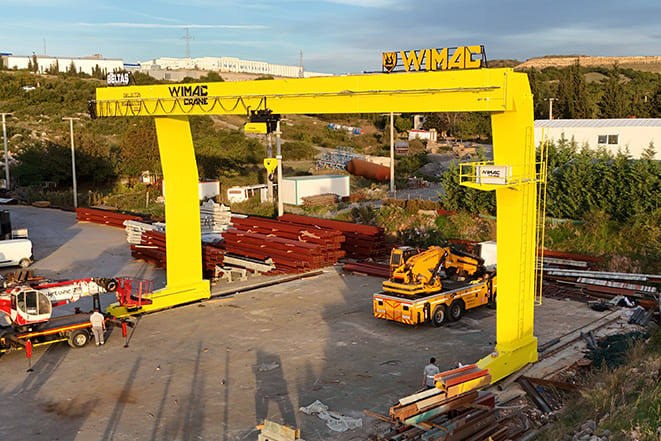

Mécanisme de Direction & Levage
Le chariot est conçu selon les exigences du projet. Le moteur de levage est de type asynchrone à cage d'écureuil avec classe d'isolation F. La classe de protection du moteur est IP54, IP55 ou IP67.
Point d'Accrochage de la Charge
Conçu pour une résistance et une fiabilité maximales selon les normes FEM, DIN et ISO. Assemblage modulaire boulonné pour un entretien facile.

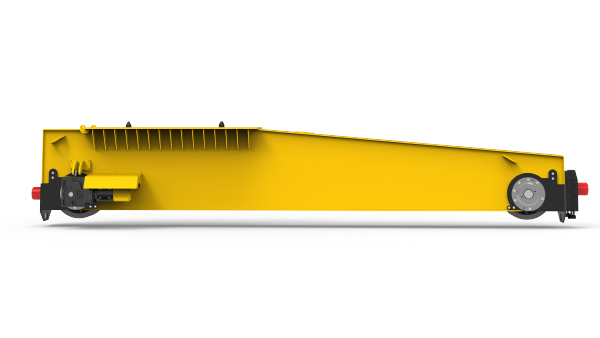

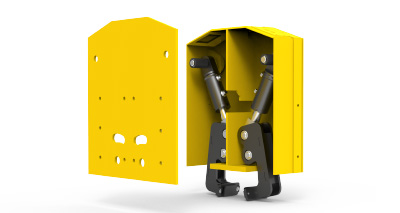

Ensemble du Système de Translation
Structure en acier soudé avec blocs de roues usinés, roues forgées avec bandages trempés et roulements étanches sans entretien.
Alimentation Énergie
Gestion robuste des câbles pour une transmission d'énergie ininterrompue. Types Rail en C et Poutre en I disponibles.
Opération Intelligente
Armoire IP55/IP67, 400V 50Hz standard. Contient contacteurs, relais thermiques, interrupteurs de fin de course pour fonctionnement de -40°C à +70°C.
Viser la Perfection
Fonctionnalités supplémentaires disponibles pour intégration à votre système de pont roulant.
